Respektafstand

Brug af beregneren:

Denne beregner udregner påkrævede mindste afstand mellem datakabler og stærkstrømskabler i en datainstallation.

Du skal vælge kabel og hvilken føringsvej der benyttes. Derudover skal antallet af 1-fasede strømkredse opgives (3-faset kabler skal behandles som 3 stk. 1-faset kabler). Der regnes med at strømstyrke i hver kreds er mindre end 20A, hvis den er mere end 20A kan du ændre den.

Udrag fra actassihåndbogen om respektafstande:

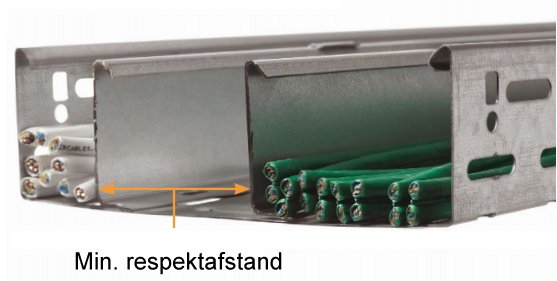

Afstanden imellem stærkstrøms-kabler og netværkskabler (respektafstanden) er blevet vigtigere at overholde i takt med, at hastigheden i netværkskablet er stigende. Vi ser at den generelle standard for netværkskabling EN50174-2 afsnit 6 nu beskriver, at respektafstanden SKAL overholdes og ikke som i gl. dage bør. Dette er for at undgå retransmissioner og derved langsommere netværks-hastighed.

Respektafstanden er i dag afhængig af tre ting:

-	netværkskablets separationsklasse A, B, C eller D (oplyses af leverandøren)
-	type af føringsveje (jo mere metal jo mindre afstande)
-	antal strømkredse (jo flere stømkredse jo større afstande)

Denne beregner erstatter tabellen vist side 52-53 i Actassi håndbogen.

Undtagelser

Der er ingen krav til respektafstand hvis nedenstående betingelser er opfyldt, og der ikke er særlige støjkilder i nærheden (bortset fra krav i henhold til nationale eller lokale bestemmelser f.eks. SB).

Strømkredse:

1)	- Parallelføringen er kun med én fasede kredsløb (3x1,5 mm2 (230V) - Den samlede strøm i alle strømkredse er maks. 32A (f.eks. 3x10A eller 2x16A) - Lederne ligge samlet (kabel, ledninger i rør, holdt sammen med strips eller andet for at mindske magnetfeltet).
2)	Netværkskabler er i overensstemmelse med E1 i EN50173-1:2007.
3	Netværkskablet er i overensstemmelse med separationsklasse A, B, C eller D i tabel 3.

Eller:
Hvis IT kablingen er applikationsspecifik og denne applikation ikke indeholder krav til separation.

Respektafstand til særlige støjkilder

Kilde til forstyrrelser	minimums separation i mm.
Fluorescerende lamper	130^(a).
Neonlamper	130^(a).
Kviksølvlamper	130^(a).
High intensity discharge lamper	130^(a).
Bue svejseudstyr	800^(a).
Induktionsvarmeanlæg	800^(a).
Hospitalsudstyr	^(b).
Radiosendere	^(b).
TV sendere	^(b).
Radar	^(b).

^(a) Minimum respektafstanden kan reduceres, hvis der anvendes passende føringsveje eller leverandøren giver garanti.

^(b) Hvis der ikke forefindes garanti fra leverandør, skal der foretages analyse af mulige forstyrrelser f.eks. frekvensområde, harmoniske frekvenser, transcienter, peaks osv
